二维半导体因其原子级厚度和独特的光电特性，被视为下一代光电子器件的关键候选材料之一。由于二维半导体通过层间范德华力结合，单层二维半导体可被轻易剥离并以垂直堆叠方式构建成人工异质结构。这种二维半导体异质结构不仅能融合各层二维半导体的激子特性，还可以通过改变层间扭转角度产生具有转角依赖特性的新型激子态。另一方面，如何控制发光方向对半导体发光器件有重要意义。一般而言，实现定向发光需要光学谐振与发光介质在近场相互作用，进而将光辐射至远场。然而，由于二维半导体自身缺乏光学谐振，必须依赖外部光学谐振腔与之集成。因此，目前调控激子发射方向的方案多是基于各类人工纳米光子结构（如纳米天线和光子晶体）与二维半导体集成。尽管这些外部光学谐振腔可通过腔内电场或倏逝场增强光与激子的相互作用，但介质材料与二维半导体的接触界面可能会引入n型掺杂或导致缺陷辅助的非辐射复合，抑制激子发光。另外，所集成的介质材料会产生强介电屏蔽效应，显著降低层间激子的结合能，进而严重抑制层间激子的发光。

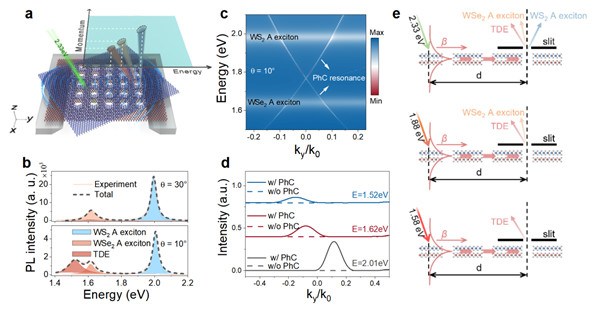

针对上述科学问题，中国科学院苏州纳米所张兴旺团队提出了一种创新方案——自耦合光子晶体谐振技术。如图1所示，通过在悬空的双层WS2/WSe2上直接构建光子晶体结构，一方面完全消除了传统集成中的界面接触问题，另一方面也将材料的环境介电常数降至最低(1.0)，有效地减弱了介电屏蔽效应从而提升了激子结合能。同时，原子层级光子晶体结构所产生的导模谐振还可以增强激子发光的Purcell因子和光提取效率。另外，通过调节激发光能量，可选择性地激发特定激子。最后，凭借其固有的角色散特性，光子晶体可根据激子发光能量，实现激子发光在能量-动量空间的分选。该方法有望应用于研究二维半导体莫尔超晶格中的激子调控。

该工作以 Directional sorting of exciton emissions from twisted WS2/WSe2 hetero-bilayers using self-coupled photonic crystal resonances 为题发表在 Science Advances 上。中国科学院苏州纳米所博士后陈玉华为论文第一作者，张兴旺研究员为论文通讯作者，该研究获得了国家重点研发计划、国家自然科学基金等项目的支持，同时也得到了中国科学院苏州纳米所纳米真空互联实验站（Nano-X）、纳米加工平台的支持。
